黑色磷化液-处理效果

产品介绍

黑色磷化液也叫锌猛系磷化液,是一种高温型磷化液,颜色呈灰黑色，膜层为黑色或灰黑色。突出优点是：适用于各种钢铁材料的防腐蚀磷化处理；不需要表调；黑度高；膜层厚度可自行调整；结晶细密；膜层硬度高，润滑性能优越；操作范围宽，易于控制。主要用于黑色磷化液、齿轮、轴承、液压件等用于长期防腐蚀或耐高温耐磨材料的处理。


磷化作用：
①防护用磷化膜 用于钢铁件耐蚀防护处理。磷化膜类型可用锌系、锰系。膜单位面积质量为10-40g/m2。磷化后涂防锈油、防锈脂、防锈蜡等。
②减摩用磷化膜 磷化膜可起减摩作用。一般用锰系磷化，也可用锌系磷化。对于有较小动配合间隙工件，磷化膜质量为1-3 g/m2；对有较大动配合间隙工件（减速箱齿轮），磷化膜质量为5-20 g/m2。

主要技术指标:
1、本品外观为淡绿色液体（浓缩体），不燃不爆，无挥发，无气味，储存期两年。
2、膜层外观：均匀，致密，黑色。膜厚：2-5um
3、膜层符合国标GB/T12612-90，耐3%CuS04 >180S。
4、PH：1.5~1.8
5、密度（е）：1.15±0.01
6、处理面积：4m2/L

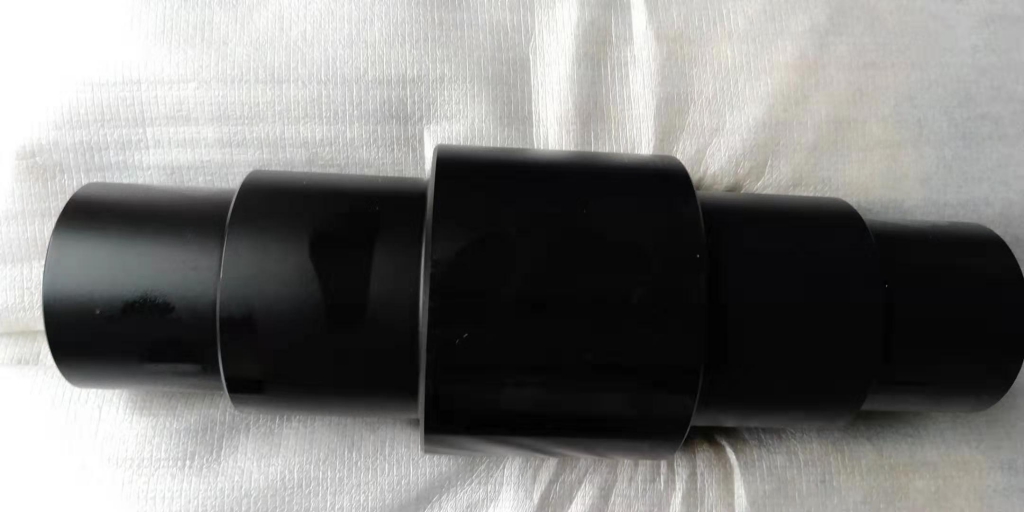

工件:
工艺流程：除油→水洗→除锈→水洗→表调→磷化→热水洗→晾干→上防锈油

稀释倍数:10倍
使用温度:70-80℃
浸泡时间: 5-10分钟

管理:
1.每天上班加温前，翻槽一次，把底部的沉渣清掉有条件的，
2.最好采取侧面加温，防止沉渣翻上来附在工件上。
3.磷化后，热水洗是为了使工件的水渍容易干。
4.磷化膜，出现颜色变淡，应当加LB-604。

注意事项:
1.前处理除油除锈必须彻底，否则影响磷化质量。
2.磷化前工作必须洗净，防止残留酸液带入磷化槽中破坏溶液。
3.工件入槽后应上下拌动。防止复杂多孔零件磷化不上。
4.使用可根据PH值或凭经验进行定期添加。
5. 塑桶包装：25kg/桶。


磷化专家热线：18960248888 （谢工）
